充磁機原理與線路圖

充磁機結構較簡單，實際上就是一個磁力極強的電磁鐵，配備多種形狀的鐵塊，作為附加磁極，以便與被充磁體形成閉合磁路，充磁時，擺設好附加磁極，和被充磁體，只要加上激磁電流，刷瞬間即可完成，充磁機具體工作原理介紹如下：

先將電容器充以直流高壓電壓，然后通過一個電阻極小的線圈放電。放電脈沖電流的峰值可達數(shù)萬安培。此電流脈沖在線圈內(nèi)產(chǎn)生一個強大的磁場，該磁場使置于線圈中的硬磁材料磁化。充磁機電容器工作時脈沖電流峰值極高，對電容器耐受沖擊電流的性能要求很高。

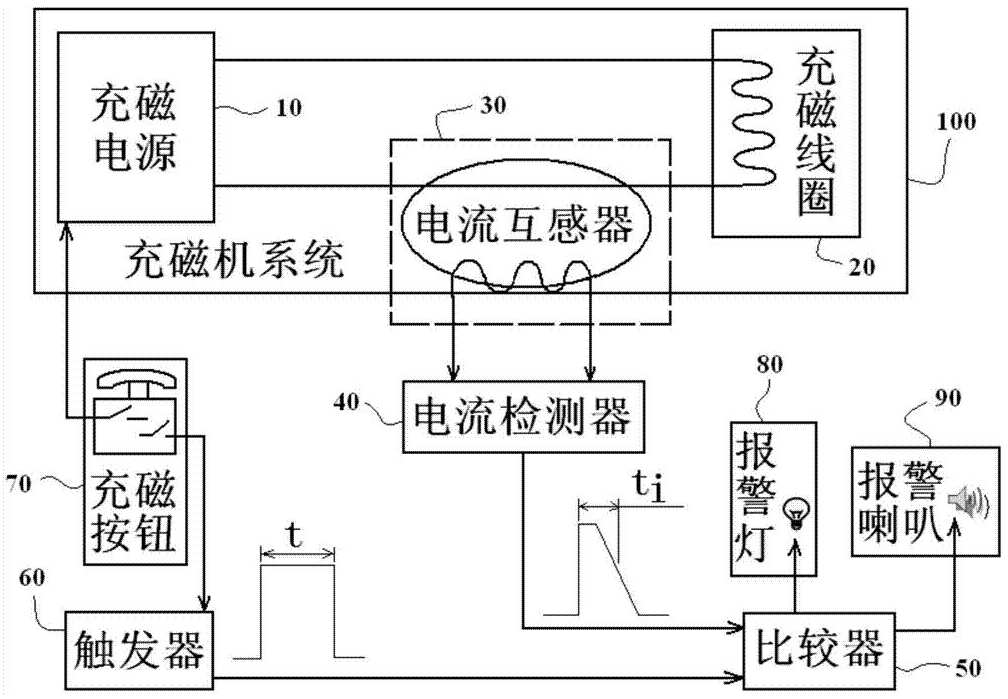

以上就是充磁機的工作原理。為了可以更好的理解其工作原理，更好的使用充磁機，我們還要對其線路圖有一定的了解，下圖為充磁機的線路圖：
