【圖】全自動轉子繞線機機械系統組成及工作原理

來源：本站原創 作者：master 發布時間：2017-7-6 9:23:58 點擊數：1276

    全自動轉子繞線機由機械結構部分、氣路部分以及電氣控制等部分組成。其中機械部分由機架、繞線機構、線圈模具、排線機構、脫模機構、加熱機構、剪線機構、張力機構等組成。

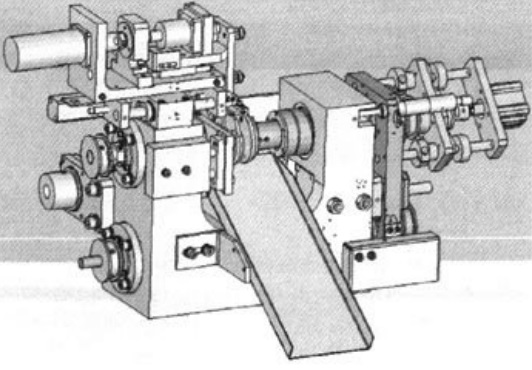

    全自動轉子繞線機工作原理是：漆包線從原料桶出來，經過張力機構后，線保持恒定的張力，然后通過排線機構的導線輪，再到減壓線機構的壓線柱下。繞線機構和排線機構協同動作，即繞線機構每旋轉l周，排線機構帶動漆包線移動1個線徑的距離，從而實現整齊精密排線。同時加熱機構對漆包線和磨具進行加熱，使漆包線一繞到磨具上，就能粘結在一起。當繞完一個線圈時，減壓線機構把漆包線剪斷的同時另一端又被壓倒，然后把線圈卸載。周而復始，實現全自動捧線。主體機構見下圖。
